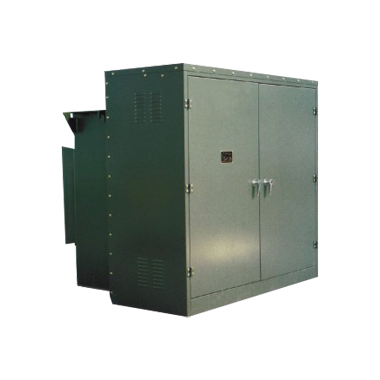

ZBW型系列预装式变电站(美式箱变)
9

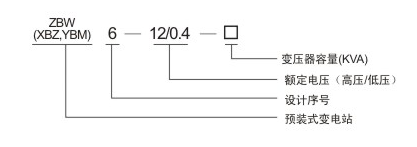

产品型号及含义

ZBW匚系列预装式变电站系用于6KV和10KV环网供电,双电源供电或终端供电系统中,作为高压配电计量,补偿控制和保护装置。预装式变电站内除装有变压器外,高压侧还装有四工位负荷开关,二工位负荷开关,后备保护熔断器;低压侧按用户要求装配控制电器,配电电器。补偿装置及电能计量表等。

ZBW匚系列预装式变电站可用于室内,又可用于室外,广泛用于工业园区,居民小区,商业中心,及高层建筑等各种场所。

结构特点

美式箱变结构分为前后两部分。前面为高低压操作间隔。高压间隔内包括高压端子、负荷开关、无载调压分解开关、插入式熔断器、压力释入阀、油温计、放油阀、低压间隔内包括低压端子。后部为注油箱体及散热片,变压器绕组和铁芯、高压负荷开关及保护用熔断断路器都在油箱中。

性能特点

1、体积小、结构紧凑、仅为国内同容量箱变的1/3左右;

2、全密封、全绝缘,无需绝缘距离,可靠保证人身安全;

3、即可用于环网,又可用于终端,转换十分方便,提高了供电的可能性;

4、损耗小,低于国内S9型变压器损耗;

5、电缆接头可操作200A负荷电流,在紧急情况下可作为负荷开关操作,并具有隔离开关特点;

6、采用双熔丝,降低了运行陈本。插入式熔断器丝为双敏熔丝(温度、电流);

7、采用了Y接法及三相五柱式结构,有点事电压质量高,中性点不漂移、箱体不发热、噪音低、防雷性好。

使用条件

1、海拔≤1000m(超过此范围另行设计);

2、风压:不大于70pa(相当35m/s);

3、湿度:日平均值不大于95%;月平均值不大于90%;

4、环境温度:最高气温+40℃;最低低温-45℃;

5、防震水平:水平加速度0.4m/s;垂直加速度0.15m/s;

7、安装地点倾斜度:不大于3°;

8、安装环境:周围环境应不受腐蚀、可燃性气体及水蒸气等明星污染,安装地点无剧烈震动。
